传统旋回破碎机图片
卧式旋回破碎机图片
| HCT旋回破碎机 | 所属系列 | DLHCG卧式旋回破碎机 |
|---|---|---|
| 粗碎 | 使用阶段 | 粗碎、中碎 |
| 2015~8895t/h | 处理能力 | 800~3500t/h |
| ≤1525mm | 进料粒度 | ≤1200mm |
| 140~250mm | 出料大小 | 50-250mm |
| 抗压强度＜320Mpa | 适用物料 | 抗压强度＜320MPa |
| 挤压 | 破碎方式 | 多层级破碎 |
HGT旋回破碎机破碎能力强，无需给料设备，可直接破碎铁矿石、锰矿石、金矿石、铜矿石、花岗岩、玄武岩、石灰石等各种岩石物料，适用于各种粗碎阶段。
卧式旋回破碎机有粗碎和中细碎之分，可破碎粒型不大于1200mm，抗压强度小于320MPa的铁矿石、铜矿石、石英石、河卵石、石灰石、花岗岩、玄武岩、辉绿岩、页岩等各种物料。
机架(定锥)、动锥、合金衬板、横梁、联轴器、传动、锥齿轮、液压及润滑、电气控制等部分组成。
卧式旋回破碎机由进料斗、筛分篦板、上/下破碎壁、传动装置、防护罩、液压调整及过载保护装置、轧臼壁、旋回轧辊组成。
传统旋回破碎机工作时，大功率电机经皮带、联轴器、传动轴等带动动锥齿轮和偏心轴，使动锥产生旋回运动，动锥向定锥靠近原料会受到挤压和弯曲的作用而破碎，动锥退离定锥部位，破碎原料会依据自身重量向下排出机外。
物料通过板式给料机将物料送至破碎机机腔，机腔口出有筛分篦板，对小块物料进行筛选处理，大块物料会通过旋回轧辊和破碎壁挤压破碎物料，不可破物料会通过液压装置自动扩大排料口将物料排出机外。
1、进料粒度大，产能高，破碎比大；
2、无需矿仓和给料机设备；
3、自动干油、稀油润滑；
4、多种传感器记录设备各项信息；
5、能用于恶劣的环节。
1、进料高度低，基础建设成本小；
2、破碎腔大，多层级破碎，破碎比大；
3、原料预篦板筛分，破碎效率高；
4、压力及位移传感器双重过载保护；
5、智能控制，各项参数化信息展示及一键启停；
6、轧臼壁磨损均匀，无局部磨损现象；
7、智能排矿口控制，具有过铁保护；
8、恒定排矿口；
1、机身高，机架重，
2、需下沉深埋，基础建设费用高；
3、构造复杂，制造困难，价格较高；
4、安装、维护较复杂，检修麻烦；
5、加工含泥较多或黏性较大的物料排矿口易堵塞。
1、需要给料机设备喂料
传统旋回破建设高度高，需要深埋
卧式旋回破建设高度低，可地面作业
传统旋回破进料口
卧式旋回破进料口
传统旋回破垂直立轴设计
卧式旋回破碎机水平轴设计
传统旋回破使用现场

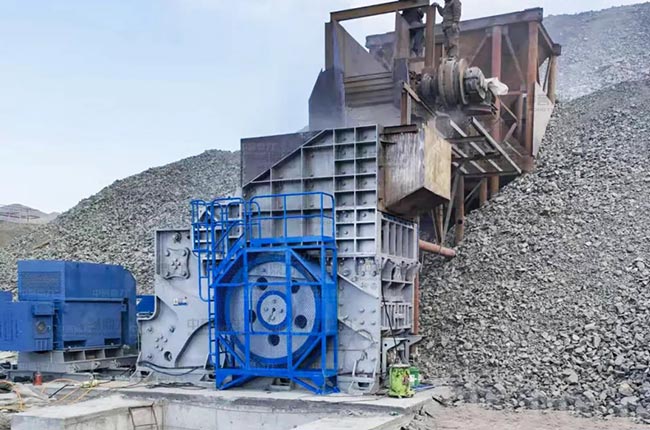

卧式旋回破碎机应用现场
